  矿用调度电话通信系统在煤矿井下的应用方案     ★★★
矿用调度电话通信系统在煤矿井下的应用方案
[ 作者:原创    转贴自:调度通信设备网    点击数:29006    更新时间:2020/1/10    文章录入:admin ]


矿用调度电话通信系统在煤矿井下的应用方案

    KTJ120型电话交换通信系统:主控CPU、一次电源、二次电源及铃流电源等公用控制部分冗余配备、故障自动切换、三级防雷措施、故障自动检测和自动监控。



通信调度功能:调度紧急呼叫井下电话、井下电话直通调度、普通拨号呼叫、井下电话互拨、三方通话、多方通话、组呼、集呼、全呼、广播。



生产调度指挥:强插、强拆、强接、监听、三方、多方通话、组呼、全呼、求救报警、救护接警,应急广播扩音等。



组网交换能力:齐全的接口:环路中继、中国1号、7号信令、PRI信令等,可方便扩容与组网。

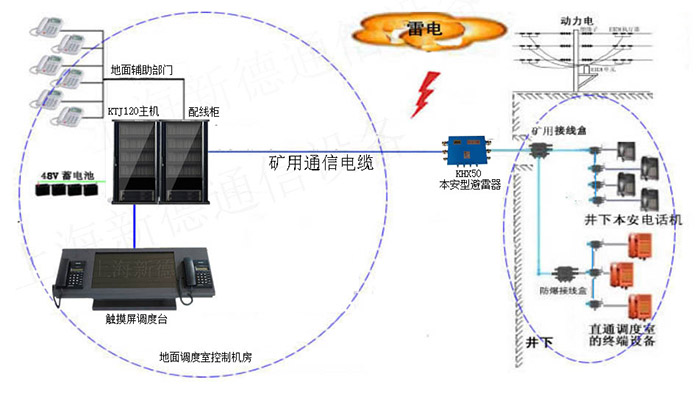

上图为电缆入井传输方案

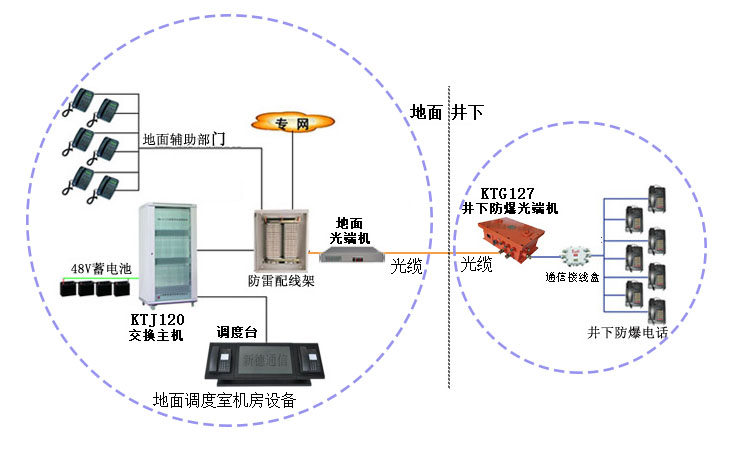

上图为光缆入井传输方案


    系统应用:
该有线电话通信联络系统与应急广播系统的有机结合,将矿用调度电话与井下广播扩音的点对点与点对面的联动应用可实现调度电话与应急广播扩音的互联互通,可分组、分区、全区广播扩音与电话通信,将井下电话与应急广播扩音系统有机结合。



    该系统集电话通信联络与应急广播与一身,具有背景音乐播放功能、安全教育和灾害事故紧急广播等众多功能于一身,组成满足煤矿及非煤矿山的有线电话通信与应急广播扩音系统的标准要求,可灵活地组成上、下级或平级的调度电话通讯指挥网,亦可组成矿务局对下属各矿区的汇接局。

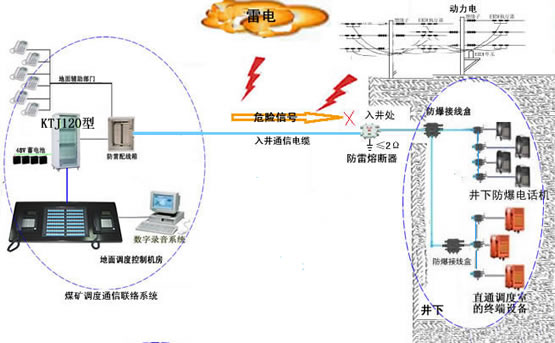

二.调度通信联络系统原理拓扑图(下图)



下图为井下自动拨号电话与井下直通电话的应用案例

三.数字程控调度电话通信联络系统技术指标

(1) 调度通信系统应用标准:

     国家YD/T729-94《程控交换机进网检测方法》

    《程控用户交换机基本技术规范和进入市内电话网的要求》
    《B3380-82  电话自动交换网铃流和信号音》
    《GB/T14381-93 程控数字用户自动电话机通用技术条件》
(2)  传输损耗:  分机--分机    2~7dB.    分机--中继    2~7dB
(3)  串音衰减 >67dB
(4) 电源杂音 <2.4mV
(5) 对地不平衡度  300~600HZ≥40dB   600~3400HZ≥46dB
(6) 数字中继(2.048Mbit/s)输入阻抗特性
(7) 用户馈电电流 >18mA,环路电阻 <1KΩ ,绝缘电阻 >20KΩ
(8) 用户拨号方式:脉冲 音频①脉冲接收:8-14脉冲/秒
(9) 振铃信号:频率25±2HZ,电压75V±20%(AC)
(10)信号音:  频率: 450±10HZ.  回铃音断续比 4秒:1秒。忙音断续比 0.35秒: 0.35秒。
(11)绝缘:电源对地≥ 20KΩ . 电源对外壳≥ 20KΩ. 耐压:电源对地50Hz/1500V/1分,泄漏电流≤2mA
(12) 供电: AC220V±10%,50±2HZ或DC48V。
(13) 功耗: 50~500W(根据分机数量而变化)。
(14) 容量:单机柜:内线: 16--1024线,16线为一单位。中继:8----128线,8线为一单位。
















2.调度控制台系统简介

容    量: 64键. 128键. 256键



供    电:调度台采用双电源双备份式供电:AC220V±10%,DC48V±5%

功    耗: 调度台采用低功耗COMS大规模集成电路:1W-5W



工作方式:双席话机均可一键直通,双CPU,双电源,热备份,分散控制,确保调度台运行万无一失。






丹麦键调度台性能及特点:



    丹麦键调度台是采用进口丹麦按键组成的调度通信设备,其按键的使用寿命高达一千万次以上,双制式来电显示,双席话机,双CPU,双电源,热备份及故障自动隔离等分散安全控制方式.

    调度台具有完善的硬件、软件检测故障的措施,一但发生故障能自动隔离,并自动进行定位诊断。



    主备冗余、分散控制、软件容错、网络自愈等技术,内在可靠性机理有效地保障了调度通信设备万无一失。

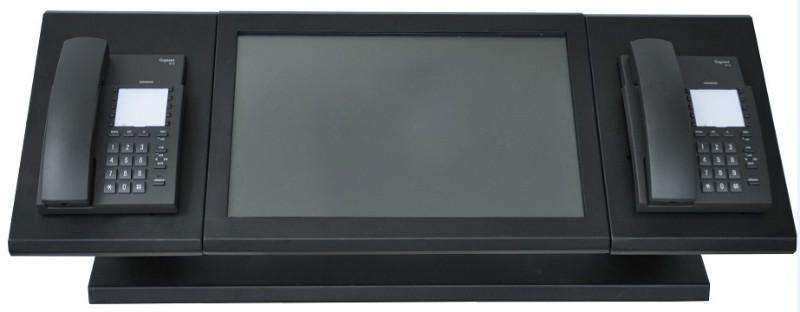

触摸屏调度台性能及特点:



     触摸屏调度台作为煤矿调度指挥的多媒体输入通信终端设备,它是目前操作简单、方便、自然的一种人机交互方式通信调度台。它赋予了触摸屏调度台以崭新的面貌,是极富吸引力的调度通信终端设备,触摸屏调度台,强插、强拆、三方、多方通话、组呼、全呼等功能齐全。






3.调度电话数字录音系统

1).调度数字录音基本功能:


多路电话同时录音;
实时监听任一路电话的通话情况;
实时查询任一路电话的任一录音;
根据录音长度、日期、时间、通道号、重要情况等进行查询;
根据用户权限实行分级管理;
录来电显示;连续放音; 电话通话量统计;


2).调度数字录音性能特点:


1.数字录音:  录音及回放全数码方式,高保真原音再现。镭射光盘存储,防潮,防霉。
2.即时检索:  实现复杂的通话记录即时检索。根据通道,日期,时间,录音长度,等检索录音记录。
3.直观界面:操作指示及记录查找结果均有详细显示。
4.语音提示:关键操作、更换光盘、机器故障均有语音提示及警告。

5.定时录音:可预设录音时间
6.通话监听:任意话路的即时通话监听。
7.安全可靠:密码权限管理,通话记录保密。工业级高可靠性器件,冗余设计,自我故障恢复。


3).调度电话数字录音方式:


  本系统有三种可选的录音方式:压控、音控和键控。
  压控(电压控制):根据电压的变化进行录音,即提机就进行录音
  音控(音频控制):根据检测线路中是否有音频信号来录音,如对讲机等
  键控(按键控制):根据对话的内容而由对话人通过电话按键 * 、# 来决定录音或结束。



4. 煤矿及非煤矿山井下通信联络系统的应用方案(下图)

     可任意设定井下拨号电话与井下直通电话的功能应用








   矿用调度电话通信联络系统主要用于井下、井上生产调度指挥及地面辅助部门的通信联络。对煤矿及非煤矿山调度电话通信设备的选型、安装、使用与维护正确与否将直接影响到矿山企业的安全生产及达标验收。

矿用通信联络系统共分二大部份组成:

1。地面调度机房的主要设备分别由:矿用本安型调度电话交换主机——调度台——数字电话录音系统——后备备用电源——机房防雷配线箱——入井处通信线路熔断器和防雷电装置——等部件组成。地面调度机房的核心控制设备是矿用本安型数字程控电话调度交换主机与调度台,其功能指标是否达到矿井通信联络系统的验收标准是选型的关键。

   矿用通信联络系统中之重要组成部分之一调度值班控制台,该调度台具有完善的硬件冗余、软件容错,分散控制等技术,双电源无缝切换,有效地保障了调度台设备可靠的运行。调度台地址具备“一键一灯多态”,双席均可一键通,方便二个以上值班调度指挥人员迅速观察判断全网动态和调度指挥。

   调度台具有求救信号声光报警,井下求救者位置显示,控制中心断电告警等煤矿通信联络系统中常规功能要求。调度台防火阻燃全金属防干扰屏蔽外壳等高精尖技术指标是调度台运行可靠的保证。在众多矿用通信联络调度台厂家中新德公司调度台的设计堪称出类拔萃。

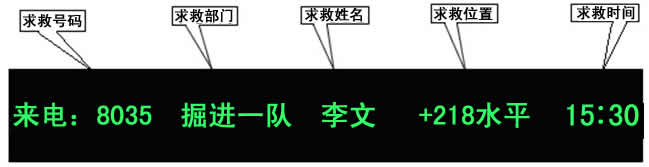

 上图为矿用通信联络系统中调度控制台收到的井下信号并显示求救者的地理位置及终端编号及求救时间。



2.井下部份主要分别由:

矿用阻燃通信电缆——矿用本安通信接线盒——矿用本安电话机——矿用本安电话机与扩音广播通信终端等部件组成。



井下运输大巷、石门及其他人员通行的主要巷道、采掘工作面等人员密集的施工区域,应安装电话终端。



主副井绞车房、井底车场、运输调度室、采区变电所、上下山绞车房、水泵房、带式输送机集中控制硐室等主要机电设备硐室和采区、同水平海拔最高点,应安装电话终端。



井下避难硐室(救生舱)、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点、矿井地面变电所和地面通风机房以及煤矿认为重要需经常联络的场所,应安装直通矿调度室的电话终端.

井下避难硐室(救生舱)内的通信线路应铺设在专用的具有防损毁措施的信号传输管线内。



煤矿调度通信联络系统中组成井下电话本安信号系统的各关键部件及井下配套部件均应采用已获得国家矿用产品安全标志中心颁发的“安全标志准用证”。



本通信联络系统中通信线路应在入井处装设通信线路防雷熔断器(下图)。

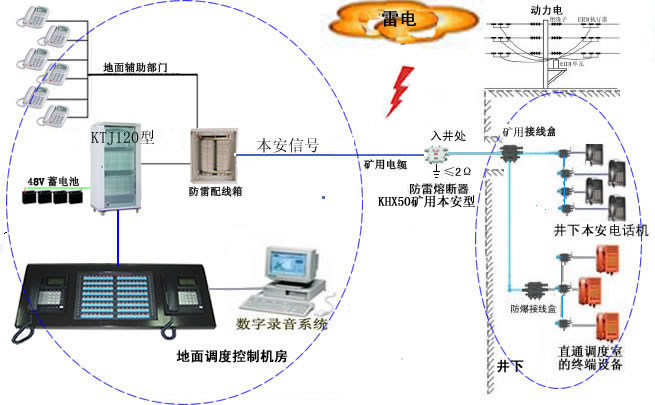

上图为KHX50矿用本安型通信线路避雷器在煤矿通信系统中的应用示意图。

依据《煤矿安全规程》规定:通信线路必须在入井处装设熔断器和防雷电装置的要求。

 KHX50矿用本安型避雷保护器采用:过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重先进技术保护的标准要求。该方案提供了一套能满足标准化矿井建设验收的煤矿通信联络系统。



 5.新德公司针对矿山生产条件复杂及井下特殊环境的需求,采用了井下井上的调度电话与广播扩音系统的点对点与点对面的联动,实现调度电话与应急广播扩音的联动效果,可分组、分区、全区广播扩音。



突发事件发生、需要紧急撤人时,地面调度指挥中心工作人员能迅速通过设该系统指挥现场人员迅速、有序、安全撤离危险区域。



本联动系统根据矿井下巷道和采掘工作面分布情况,将其划分为多个区域,通过应急扩音话站的分布使其与井下电话之间互联互通,实现井下各个硐室、架空乘人装置、皮带运输人行巷、采区轨道、掘进头、工作面的应急广播与有线电话的全覆盖和信息的及时传递和联动。

在紧急情况下,通过全矿井语音广播系统实现最短时间内的实时播放,使相关区域的工作人员能够根据语音广播内容,及时采取必要措施,确保安全生产和人员安全并与瓦斯报警系统、人员定位系统实现信息联动.

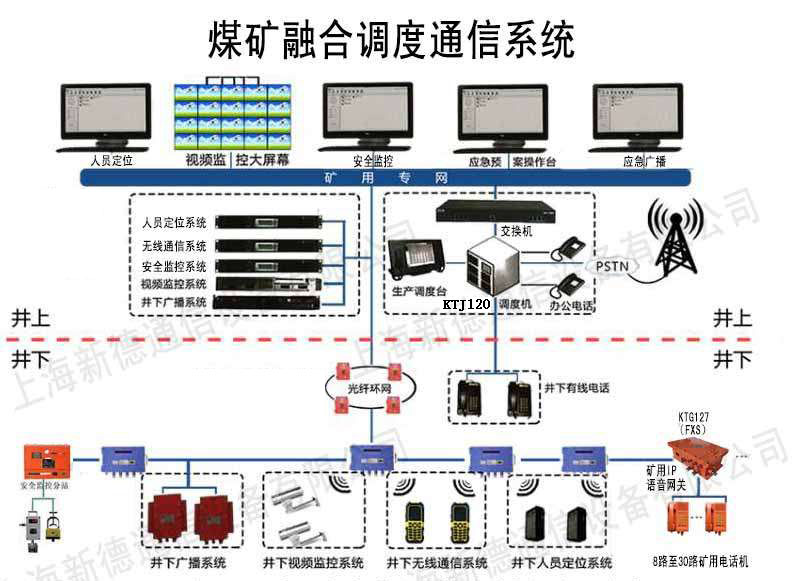

上图为通信联络系统与各大系统融合示意图。



6.调度通信联络系统功能简介:



调度呼叫终端:调度呼叫井下电话可一键直呼,或呼叫到井下的所有广播扩音终端及话机。



调度紧急呼叫:调度具可一键呼叫到所有“忙”“闲”态的电话或广播扩音终端。



终端呼叫调度:终端话机呼叫调度。 操作:摘机拨调度号码。



终端直通调度:(直通)终端话机摘机,无须拨号直通调度台,即可自动紧急呼叫调度员。



终端紧急呼叫: 井下终端话机按‘紧呼’健,调度台将紧急与井下终端话机建立通话。



终端求救报警: 当井下终端向调度发出求救信号时,调度台将发出“声”“光”报警信号。



求救位置显示:井下终端向调度台发出求救信号时,调度台将中文显示求救者的井下位置。



调度应急接警:井下终端紧急呼叫调度时,调度按接警键即可与求救者通话。



调度断电告警:当调度控制中心断电时调度台将发出告警提示信号。



终端话机互拨:井下及地面辅助部门的话机之间的呼叫可拨号自动接续。



调度监听终端:终端A与B正在通话,调度员插入监听并将其录音。



调度强插强拆:终端甲与乙正在通话,调度可强行插入通话或强行中断甲与乙通话。



调度选呼群呼:调度进行三方、四方或N个终端话机加入同时通话或广播。



调度集呼全呼:调度将井下区域的终端进行分区域紧急通话,一键呼叫井下全部终端。



调度应急指令:紧急情况调度可向井下终端发布紧急通知或向井下发出紧急疏散指令。



时间查询功能:井下任一终端话机均可通过语音信箱查询当前时间。




设备供应商: 上海新德通信设备有限公司
地址:上海市中山北一路1200号厂部2号楼

电话:021-55384858  55389098

http://www.shxinde.cn/
