  矿用避雷器在入井光缆通信线路中的应用       ★★★
矿用避雷器在入井光缆通信线路中的应用
[ 作者:调度通信    转贴自:原创    点击数:1134    更新时间:2023/5/24    文章录入:admin ]



矿用避雷器在入井光缆通信线路中的应用


    随着光缆光纤通信技术的迅猛发展, 矿用光纤通信技术被广泛应用于煤矿井下,依据《煤矿安全规程》之规定:通信线路入井口处必须具有防雷措施的要求,在煤矿井下通信光缆光纤线路被大量应用的今天其避雷防雷防护必须提上议事日程。

   虽然光缆光纤的主要成分为SiO2光导纤维具有不导电性,不受雷电电磁脉冲的影响,但为了使矿用通信光缆线路能够承受机械拉伸负荷、煤岩石挤压碰撞以及免受腐蚀、鼠咬等影响,煤矿入井通信光缆线路通常具有缆芯钢丝金属加强构件和金属外套防护铠装层,这些防护构件都是金属导体,落雷点与光缆金属构件之间形成极大的电位差,这一电位差若超过光缆防护层的耐压强度,便会击穿外防护层,形成从落雷点到金属构件的电弧通道,使相当强的雷电流泻放到光缆,会在其外防护铠装层及缆芯金属加强件上产生感应电流出现冲击电压,使金属构件熔化、外护层击穿、光纤结构变形并通过光缆线路的钢丝缆芯及金属防护铠装层将雷电引入煤矿井下而危及井下的工作人员及设备的安全,故此,煤矿通信光缆光纤线路必须在入井处装设光缆光纤专用避雷器装置。

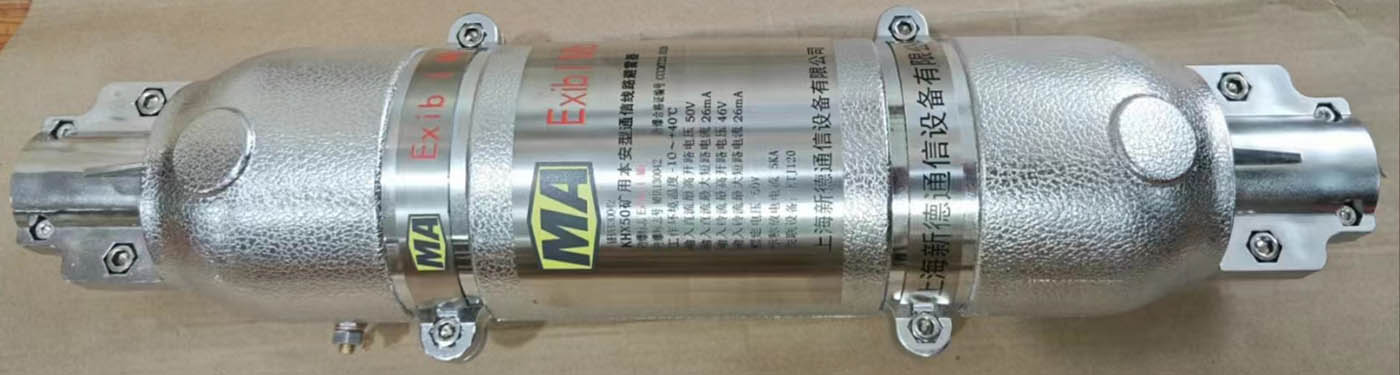

煤矿入井光缆光纤装设KHX50矿用本安型通信线路避雷器的安装技术措施


1、煤矿入井通信光缆光纤线路的屏蔽层与钢绞线通过矿用本安避雷器作防雷接地,煤矿入井通信光缆屏蔽层防雷地线可使用5mm2以上多股电线或软铜线排用防锈金属箍将电线或铜排箍紧在光缆屏蔽层上或将铜导线连接在金属箍的接线端子上,可用金属线将电线铜芯或铜带捆扎在屏蔽层上,屏蔽层接地与光缆钢绞线可同接到井口KHX50矿用本安型通信线路避雷器的接地导流排上而让危险的瞬变雷击大电流通过避雷器导流排泄放到大地。


2.煤矿入井光缆避雷器防雷排流线的安装技术要求


   在年平均雷暴日大于20及土壤电阻系数土壤电阻率大于100Ω·m的地区,地下光缆光纤通信线路无法绕避上述区段时,可按以下原则设置光缆避雷器防雷排流线(又称地下防雷线、防雷屏蔽线):
(1)土壤电阻率为100~500Ω·m的地段设一条排流线;
(2)土壤电阻率大于500Ω·m的地段设二条排流线(有塑料管防护时设一条)。


   在敷设避雷器防雷排流线中常用的做法为,采用两条7/2.2镀锌钢绞线或者两条φ6.0mm镀锌钢筋,有些地区为保证防雷效果和避雷器防雷地线的使用寿命,也可采用两条φ4.0mm铜包钢线作为雷电排流线。


   依据煤矿安全规程:通信入井线缆的入井口处必须具有防雷措施的保护要求,针对煤矿入井通信光缆线路的具体使用环境,本人结合工作实践和学习心得对煤矿及非矿山之矿用光缆光纤通信线路入井处装设避雷器及防雷措施作如上阐述。
